Правила монтажа поликарбонатных листов

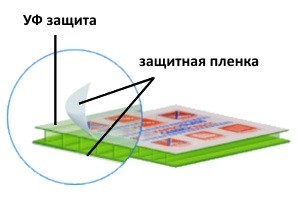

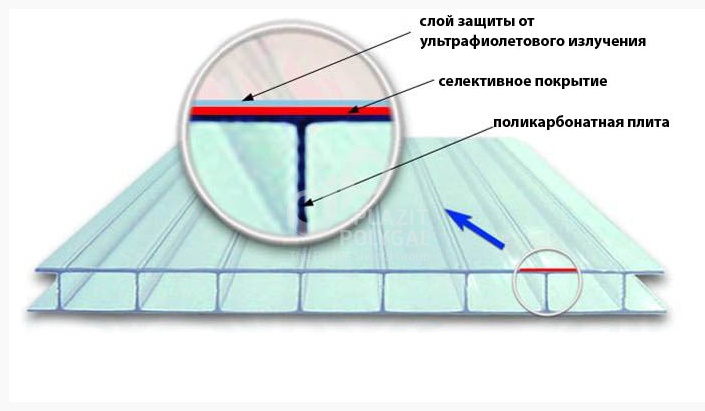

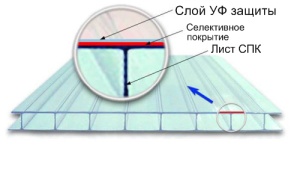

Листы поликарбоната должны быть установлены таким образом, чтобы солнечный свет падал на стороны листа, защищенные от УФ-излучения. Эта сторона обычно покрыта пленкой со специальной маркировкой. Соэкструзионный УФ слой защищает лист от изменения свойств в течение всего гарантийного срока эксплуатации. Монтаж листов сотового поликарбоната осуществляется вертикально, относительно расположение ребер, параллельно длине дуги или направлении ската кровли.



* Нажмите на картинку для увеличения.




Соединение листов


Соединение листов из сотового поликарбоната осуществляется использованием H-структурированных профилей (съемных и цельных) во время установки конструкций. Мы рекомендуем использовать профили марки "Novattro". Открытые края листов закрываются с помощью U-структурированного торцевого профиля, либо липкой алюминиевой герметичной лентой или перфолентой. В качестве крепежного элемента необходимо использовать саморезы или винты, которые имеются в комплекте. Для контроля теплового зазора (около 3 мм) необходимо обеспечить свободное расширение материала по организации отверстий, диаметр которых превышает диаметр крепежного элемента или надо делать овальные отверстия вокруг крепежного элемента в направлении ребер (около 1-2 мм). Необходимо избегать прямого контакта поликарбоната с металлом или деревом во время установки конструкций. Рекомендуется использовать резиновую прокладку диаметром 3-4 см и толщиной 3-4 мм. Надо покрасить поверхность основных конструкций в белый цвет для предотвращения локального нагрева под влиянием солнечных лучей.

Листы должны быть установлены с наклоном не менее 15 градусов. Самый большой наклон покрытия крыши является предпочтительным. Для основного перекрытия минимальный радиус должен быть равен Rmin = 150d, где г - это толщина листа поликарбоната. Необходимо использовать деревянные доски шириной > 40 см во время упаковки листов.

Соединительный профиль не разъемный

Предназначен для стыковки листов друг с другом, бывает двух типов: из поликарбоната и из алюминия, применяются в зависимости от размера и жесткости конструкции.

Соединительный профиль разъемный

Конструктивно состоит из базы и крышки, применяется при определенной необходимости.

Алюминиевый профиль

Бывает только разъемный, обе части выполнены из алюминия, может иметь порошковое покрытие или анодированный.

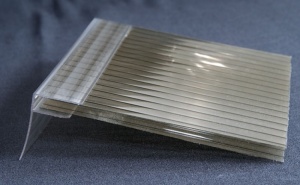

Торцевой (П-образный) профиль

Применяется в качестве декоративной защиты краев листа, бывает поликарбонатный и алюминиевый.

Коньковый профиль

Предназначен для эстетичной и надежной стыковки листов в верхней части конструкции.

Пристенный профиль

Надевается на края листов, плотно примыкающих к стене здания, бывает поликарбонатным или алюминиевым.

Угловой профиль

Позволяет совмещать панели под прямым углом при хорошей фиксации.

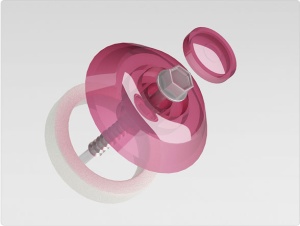

Термошайба

Комплект из крышечки, поликарбонатной шайбы на ножке и силиконовой прокладки, для крепления и компенсации расширения.

Резиновый уплотнитель

Для герметизации стыков между листами и исключения скрипов и шумов.

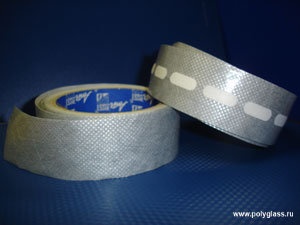

Перфорированная торцевая лента

Защита торцов поликарбоната при свободном пропускании влаги.

Герметизирующая торцевая лента

Защищает и полностью герметизирует торцы листов.






Особенности монтажа


Учитывая способность поликарбоната к аккумуляции тепла, необходимо обеспечить организацию форточек или проемов в размере 30% от общей поверхности остекления. Надо удалить пленку после установки. Очищая поликарбонатные плиты, следует избегать растворов, содержащих концентрированные щелочи или агрессивные растворители, так как это может привести к образованию микротрещин на поверхности листов. Для герметизации отверстий или швов плит следует применять только нейтральный силикон, не содержащий вредных веществ для поликарбоната. Использование прокладок ПВХ запрещено категорически. Во время установки поликарбоната необходимо придерживаться рекомендаций по допустимым нагрузкам и минимальных радиусов изгиба, поскольку каждая точка давления, вибрации или изменения деформации механических характеристик материала и способны существенно сократить время его эксплуатации.


Манипуляции с листами во время монтажа


Во время установки или очистки нельзя подвергать поликарбонатные листы влиянию веса человека. Необходимо использовать временные деревянные балки или другие приспособления на основе части конструкции крыши (доска или экран должын иметь ширину не менее 50 см) на строительной площадке для движения. Поверхность поликарбоната очень чувствительна к механическим воздействиям. В контактной точке формируются абразивные вещества, происходит трение шероховатых поверхностей и появляются царапины. Старайтесь не подвергать материал подобных тестам, и если есть возможность, держите поверхностную защитную пленку до конца работ. По той причине, указанной выше, несмотря на прочность, поликарбонат без специального твердого лакового покрытия не может быть применен в качестве напольных конструкций (подиумов, лестниц, сцен с внутренней подсветкой и т.д.). Вы должны очистить полиэтиленовую защитную пленку сразу после установки. В противном случае при длительном нахождении на солнце, полиэтилен может приклеиться к поверхности листа и его дальнейшее удаление будет проблематичным.

Чистка листов


Для чистки листов рекомендуется применять теплую воду с мягкой тряпкой или губкой, также можно использовать только слабый мыльный раствор. Не рекомендуется использовать резиновые щетки. Необходимо исключить синтетические поверхностно-активные вещества, растворители и другие агрессивные растворы для очистки. Вы не должны использовать скребки, предметы с острыми краями или другое подобное для очистки поверхности панелей. Контакт с материалом имеющим ржавчину не рекомендуется. Если для каркаса применяются черные металлы, то их следует предварительно очистить, покрасить и покрыть места контакта с поликарбонатом изолирующей резиновой лентой.

Подготовительные работы


Надо освободить торцы листов от упаковки и защитить их с лица лентой, сразу перед установкой. Таким образом торцы листа обращенные к нижней поверхности должны быть защищены перфорированной алюминиевой лентой, а верхний торец - сплошной алюминиевой лентой (герметичной лентой). Если верхний торец не контактирует непосредственно с окружающей средой, то можно применить клейкую ленту подходящей ширины вместо специальной ленты. В случае, если верхний торец будет монолитный, допустимо отказаться от применения непрерывной ленты в целом. Нижняя торцевая поверхность не должна закрываться сплошной лентой ни при каких обстоятельствах - он должна быть открытой для поддержания стока конденсата. Рекомендуется для защиты перфоленты на нижнем торце структурированных профилей есть маркировка "П" или "Г", таким образом профиль должен быть установлен так, чтобы обеспечить свободный выход конденсата. Короткая сторона многих торцовых профилей на листе должны быть обращена наружу, так как только она имеет защитный UV-слой. Профили для лицевой стороны имеют защитный УФ-слой на всей наружной поверхности, что дает больше возможностей для установки и использования.

Ориентация листов

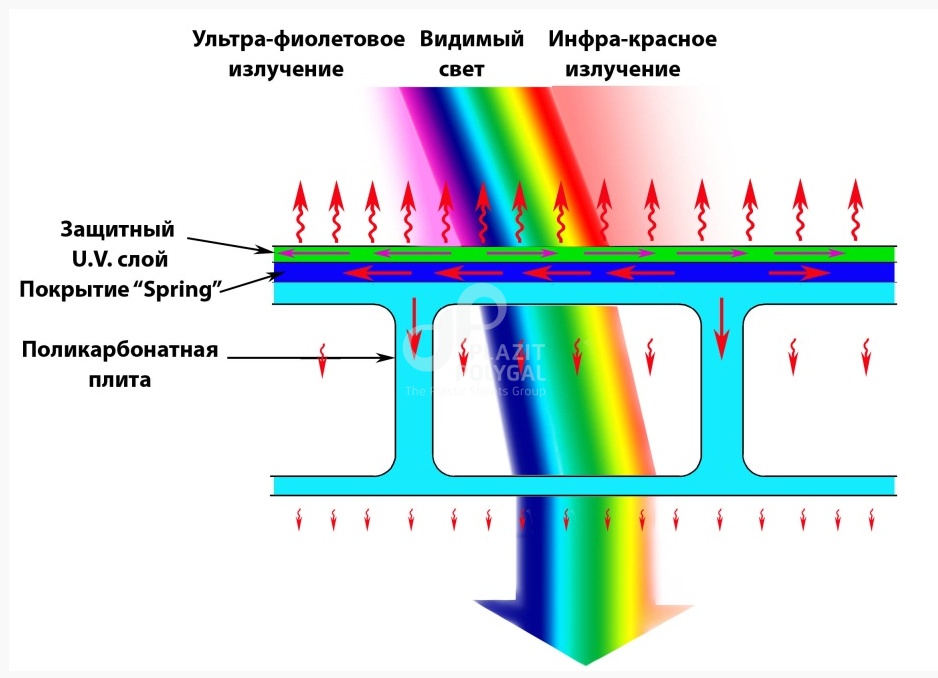

При правильной технологии монтажа поликарбоната необходимо сосредоточить внимание в обязательном порядке на защитном слое снаружи. Несоблюдение этого правила может привести к повреждению поликарбоната от ультрафиолетовых лучей и уменьшить его прочность и долговечность. Защитный слой определяется по этикетке, а иконки нанесены на части защитного слоя поликарбонатных панелей на упаковке. После установки защитная пленка должна быть удалена. Листы следует устанавливать только в вертикальном положении, в противном случае будет скапливаться конденсат во внутренних каналах. Можно подвергать пластины изгибу в холодном состоянии в поперечном направлении (т.е. когда направление прогиба параллельно направлению ребер жесткости). Согибать поликарбонатные листы вдоль ребер жесткости недопустимо.

Ориентация ребер жесткости


Если при установке есть вероятность образования конденсата внутри поликарбонатного листа, то он должен быть установлен в таком положении, чтобы ребра жесткости были в вертикальном положении, для обеспечения свободного оттока влаги. Конденсат образуется при влажности воздуха 32% для стекла, 50% - для 16 мм поликарбоната и 68% - для 20 мм поликарбоната. Данные получены при температуре воздуха снаружи - 20C, в помещении +10 С. В горизонтальном положении угол наклона не должен быть меньше, чем 5 градусов (9 см на метр длины листа) для обеспечения стока влаги. Независимо от выбранного типа крепления, лист всегда должны быть установлен таким образом, чтобы ребра жесткости листа располагались вертикально.

Системы соединительных профилей


При использовании профилей необходимо помнить, что цельные профили (4, 6, 8, 10 мм) не обеспечивают надежное крепление листа в профиле и надежной герметизации, они не предназначены для крепления к обрешетке. Рекомендуется применять их только на стыке краев вертикальных конструкций, при отсутствии высоких нагрузок и обязательного дополнительного крепления пластин к прогону.

Съемные профили (8, 10 и 16 мм) обеспечивают как надежную герметизацию, так и высокое усилие зажима листов, что позволяет обойтись без дополнительных крепежных элементов. В этом случае ширина установленного листа не должна превышать 700-1050 мм (пластин 8 и 10 мм) и 1200-1400 мм для пластин 16 мм. Для обеспечения надежного соединения листов и соединительного профиля, края листа следует обрезать. Основание съемного профиля должно опираться на арки и должны быть закреплены на них винтами. Расстояние между крепежными элементами должно составлять 300-400 мм. В верхней разделительной стенке основания профиля необходимо просверлить отверстие, головка винта должна упираться на профиль. Съемные профили позволяют производить крепления поликарбонатных листов в направлении под углом друг к другу. Использование алюминиевого основания для съемных профилей, благодаря своей жесткости позволяет повысить легкость конструкций арки с минимумом несущих конструкций. При условии, что ширина листа не превышает 600 мм для листов 8 мм и 700 мм - для листов 10-16 мм, а расстояние между несущими конструкциями арки может составлять от 6 м (плиты 8 мм) до 8 м (плиты из 10-16 мм). Использование подобных профилей для возведения облегченных плоских конструкций допускается при условии, что ширина листов составляет не более 500 мм. В этом случае можно отказаться от элементов продольного крепления в целом и смонтировать конструкцию, используя исключительно поперечное крепление.

Термическое изменение линейных размеров


Тепловое расширение или сужение материала может быть до 2,5 мм на каждый метр для прозрачных и молочный листов и 4,5 мм на метр, для цветных листов, в диапазоне температур не более 50 градусов Цельсия. Диапазон температур эксплуатации от -40 до +120 градусов Цельсия. Мы рекомендуем удвоить это расстояние, так как это должно быть разделено между обеими сторонами листа. Во время установки необходимо учитывать свойства поликарбоната удлинняться при высоких температурах и сжиматься при низких. Таким образом, при монтаже поликарбоната в жаркую погоду необходимо установить тарелку ближе к замку стыковочного профиля, когда температура упадет, пластинка будет уменьшаться в размерах и оставит необходимый зазор для отвода конденсата. Необходимо сделать пространство слегка больше, чем обычно при низкой температуре.

Винты и шайбы


При использовании винтов, Вы должны знать, что ось отверстия должна быть расположена на расстоянии не менее 36 мм от края плиты, а сама диафрагма должна иметь диаметр на 2,5 - 3 мм больше диаметра винта - чтобы компенсировать тепловое расширение. Рекомендуемое расстояние между саморезами - 400-500 мм для листов 8-10 мм и 600-800 мм для листов 16 мм. Во время установки очень длинных (более 7 м) целых листов, отверстия винтов должны быть овальной формы, с длинной оси, ориентированной вдоль пластины. Отверстие должно быть просверлено только в середине воздушного канала и не следует пытаться просверлить отверстия через центральный бар листа. При использовании уплотнительной шайбы, не стоит применять чрезмерных усилий затяжки винтов. Усилия, с которым необходимо затягивать винты, следует учитывать, что загрузка передается уплотнительной шайбой в поликарбонатный лист, и бывает в пределах 0,5-2 кг/см2. Следы деформации листа под шайбой (отклонения) не должны наблюдаться визуально.

Уплотнения


При необходимости дополнительного уплотнения стыков, рекомендуется применять уплотнительные ленты из следующих материалов - силиконовой резины, неопрена, ЕРDМ. Не рекомендуется применять герметики из мягкого ПВХ, как и некоторых видов упругих поливинилхлоридов, которые при старении и под действием атмосферных воздействий, способны выделять вещества, разрушающие поликарбонат. Во время уплотнения стыков полибутиленоксида мастики (или ленты), а также силиконовые герметики совместимые с поликарбонатом, могут применяться в качестве герметиков. Силиконовые герметики на основе аминов или бензамида, несовместимы с поликарбонатом и могут вызвать его разрушение. Применение одно или двухкомпонентных полисульфидных герметиков допускается.

Резка панелей


Сотовый поликарбонат и поликарбонатные профили легко режутся. Для наиболее качественной резки используйте высокоскоростные циркулярные пилы с акцентом, армированных твердым сплавом. Во время резки листов профили должны поддерживаться надежно, чтобы избежать вибрации. Резка с помощью ленточной пилы также возможна. После резки необходимо удалить сколы с внутренних полостей листов.

Лазерная резка Канцелярским ножом Электролобзиком Ножовкой

Сверление отверстий


Для сверления обычно используются острые сверла металлические. Бурение производится между ребрами жесткости. Отверстие должно быть удалено от края листа на расстоянии не менее 40 мм.

Характеристики дрелей:
Угол заточки - 30
Угол сверления - 90-118
Скорость резки - 10-40 м / мин
Скорость подачи - 0,2-0,5 мм / тн.

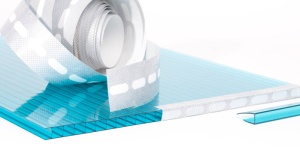

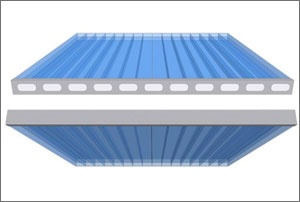

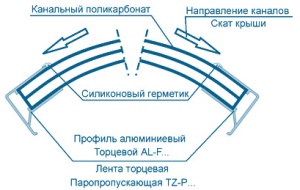

Герметизация торцов листа


Необходимо закрыть торцы листов правильно. В вертикальном и наклонном положении листов, верхние крайние грани плотно закрывают сплошным алюминием с перфорированной лентой, для исключения проникновения пыли и обеспечения потока конденсата. В арочных конструкциях необходимо закрыть оба торца перфорированной лентой. Используйте аналогичные профили цвета из поликарбоната. Они эстетичны, удобны и надежны. Конструкция профиля обеспечивает плотную фиксацию на торцах листов и не требует дополнительного крепления. Для поддержания потока конденсата, в профиле сверлят несколько отверстий. Нельзя оставлять торцы сотового поликарбоната открытыми, но также нельзя Невозможно придерживаться торцевые поверхности с обычной клейкой лентой. закрывать нижние торцы панелей плотно.

Ориентация листов при проектировании и установке

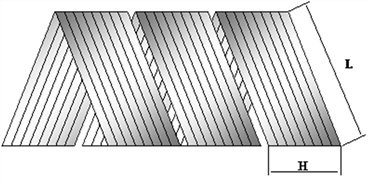

Внутренние ребра жесткости расположены у сотового поликарбоната по длине (которая может быть 3, 6 или 12 м). Панель в вашем дизайне должна быть сосредоточена, так чтобы конденсат, образующийся в ней мог стекать по внутренним каналам листов наружу. При устройстве вертикальной стеклянной крыши, ребра жесткости панелей должны располагаться вертикально, а в наклонной конструкций - вдоль склона. В арочной структуре, края жесткости должны двигаться по дуге. Примечание: эти условия установки должны учитываться при проектировании, расчете количества панелей, их резки и, конечно, при установке. Для применения сотового поликарбоната с защитным слоем УФ-стабилизации, на внешней поверхности листа используется специальная плека. Эта защитная пленка имеет специальные метки с этой стороны листа. Чтобы не ошибиться, листы необходимо монтировать в защитной пленке, и снять ее сразу после установки. Невозможно согнуть листы радиусом меньше, чем минимальный радиус изгиба, указанного изготовителем для листа выбранной толщины и структуры технологии монтирования поликарбоната. Нельзя нарушать правила ориентации листов.

Крепление панелей

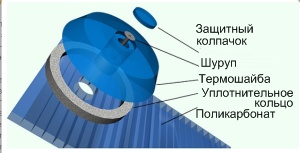

Для крепления сотового поликарбоната используются винты и специальные термошайбы. Термошайба состоит из фактически пластиковой шайбы и ножки (ее высота должна подходить к толщины листов), уплотнительной шайбой и закрывающей крышкой. Термошайбы обеспечат надежное и герметичное крепление листов, а также устранят "мостики холода", которые создают винты. Для компенсации теплового расширения, отверстия листов должны имет наь 2-3 мм больше диаметра ножки термошайбы, и при большом объеме листов, должны быть увеличены в длину. Рекомендуемый шаг точки крепления - 300-400 мм. Невозможно сгибать листы жестко, использовать гвозди, заклепки, неподходящие шайбы для крепления панелей, применять винты.

Соединение панелей


Для установки сотового поликарбоната, цельные или съемные прозрачные и цветные профили из поликарбоната включают в себя соединения профилей для толщин от 4 мм до 10 мм, подключение съемных профилей для толщин от 4 мм до 16 мм и торцевые профили для толщин от 4 мм до 16 мм, окраска включает в себя 12 стандартных цветов. При монтаже целых листов поликарбоната, они вставляются в пазы профилей, соответствующих толщине сотового поликарбоната. рофиль крепления к продольной поддержке осуществляется с помощью винтов, поставляемых с термошайбами. Установка поликарбоната со съемными профилями, характеризуется тем, что съемный профиль состоит из двух частей: нижней - "Основы" и верхней фиксируемой крышки.

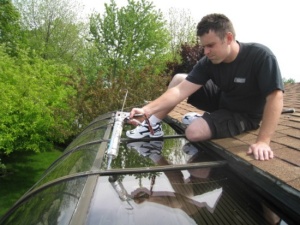

Процесс монтажа.
Вы должны просверлить отверстия диаметром чуть больше диаметра винта с шагом 300 мм в "базе". Вы должны приложить "базы" с помощью винтов с продольным ориентиром с обеих сторон, чтобы заложить листы, оставляя "тепловой зазор" 3-5 мм. Вы должны закрыть торец "крышкой" по всей длине с помощью деревянного молотка. Профиль торцевой поверхности рекомендуется закрыть специальной крышкой.

Во время установки покрытия из сотового поликарбоната, необходимо учесть


- Стандартные размеры листов и их экономную резку
- Влияние ветровых и снеговых нагрузок
- Термическое изменение размеров
- Допустимые радиусы изгиба панелей для арочных конструкций.
- Необходимость комплектации панелей элементами сборки (соединительные и торцевые профили, клейкие ленты, винты, термошайбы).

Стандартная ширина листов - 2100 мм. Длина может быть 3000, 6000 или 12000 мм. Ребра жесткости расположены по длине листов. Края листов должны располагаться на подшипниковой поддержке по их длинной стороне. Поэтому продольные опоры устанавливаются с шагом 1050 мм или 700 мм (+ зазор на расстояние между панелями). Необходимо использовать специальные соединительные профили для стыковки листов между собой с одновременным их креплением к продольной опоре. Вы должны прикрепить лист винтами и термошайбами вблизи поперечного сечения прогона. В принципе, можно полностью смонтировать лист, но практика показывает, что более гармоничные и надежные конструкции из панелей шириной 1050 и 700 мм. Во время их установки используется меньшее количество термошайб, а иногда можно обойтись без точки крепления вообще. Правильный выбор шага продольных опор и поперечного сечения прогона - самое важное условие надежности конструкции из сотового поликарбоната.

Угловое соединение панелей


Если необходимо соединение листов сотового поликарбоната под прямым углом, можно использовать угловые профили из поликарбоната. Угловые профили из поликарбоната надежно держат листы и позволяют сделать угловое соединение незаметным.

Примыкание к стене


Используйте специальный поликарбонатный профиль для примыкания листов к стене. Соединение панелей в коньке - "крылья" профиля имеют мощный захват - 40 мм, достаточный для надежного соединения листов и их теплового расширения. При использовании других профилей, необходимо быть уверенным, что они отвечают данным требованиям монтажа.

Нейтрализация теплового расширения


Когда температура окружающей среды изменяется, листы сотового поликарбоната могут быть деформированы от воздействия температуры. Для расчета и учета степени изменения линейных размеров, установленных листов, совсем просто при проектировании и сборке конструкции, но это абсолютно необходимо, чтобы листы могли сжиматься и расширяться до требуемой величины, не делая никакого ущерба вашему дизайну.

Изменение длины (ширины) листа считается по формуле:
L = Д х TX
Где L - длина (ширина) листов (м)
T - изменение температуры (°C)
X = 0065 мм / °Sm - линейное расширение температура сотовой скорости поликарбоната.

Например, при сезонной смене температур от -40 °C до +40 °C, каждый погонный метр претерпит изменения на L = 1x80x0, 065 = 5,2 мм. При этом необходимо отметить, что цветные листы нагреваются на 10-15 °С больше, чем прозрачные и белые. L для "бронзовых" панелей может достигать 6 мм на каждый метр их длины и ширины. В районах с менее жесткими условиями изменения окружающей среды, линейные размеры панелей будут иметь важное значение на низком уровне. Надо оставить тепловые зазоры в соединениях и креплених листов между собой в плоскости, а также в угловых и коньковых соединениях, используя специальные соединительные, угловые и коньковые профили для установки. В точках крепления листов желательно использовать винты с особыми термошайбами, для чего необходимо сделать отверстия немного больше. Нельзя монтировать конструкции без термической деформации листов на улице. Это может привести к их деформации летом и дойти до разрыва зимой.

Варианты монтажа

* Нажмите на картинку для увеличения.

Материал в стадии подготовки.
